SB03-175A 手摇油泵

发布日期:2018-06-06    点击数: SB03-175A 手摇油泵

手 摇 油 泵

型号:SB03-175型(单纯增压型) SB03-175A型(增压/调压型)

一.用 途:

本手摇油泵与紧急切断阀配套使用。适用于液化石油气储配站的大型内贮罐或槽车上紧急切断阀在工作状态,利用此泵的性能来达到控制紧急切断阀打开或关闭的目的.

二.工作原理及结构说明:

1.手摇油泵SB03-175型/SB03-175A型通过手柄做往复动作,使压力 来打开紧急切断阀,介质即可通过,如遇火灾或其他紧急情况时,将手摇油泵的泄压阀打开,油压系统迅速泄压,使紧急切断阀立刻关闭,或温度升高Z75℃以上时,安装在油泵或紧急切断阀的易容塞立刻熔化,达到自动泄压目的,使紧急切断阀自动迅速关闭。

2.手摇油泵的主要构造是由吸压油的柱塞,进油阀,出油阀及泄压阀组成。由柱塞和进出油阀的封闭,形成的密封空间是油泵的工作腔,当柱塞向上运动使工作腔的容积有小变大时,由于腔内压力低于大气压力进油阀打开,油经滤油阀进入工作腔。当柱塞向下运动时工作腔的容积有大变小,工作腔的油压升高,出油阀被打开,将压力油排入油路系统,供紧急切断阀开启。泄压阀是用于压力油路系统泄压而设置的,油泵工作时需将泄压阀关闭,针型阀打开摇动手柄下出油口出油,在油路系统需要泄压时将泄压阀打开,即紧急切断阀关闭。

SB03-175A 手摇油泵

SB03-175A 手摇油泵

SB03-175A 手摇油泵

SB03-175A 手摇油泵

SB03-175A 手摇油泵

SB03-175A 手摇油泵

SB03-175A 手摇油泵

七.保管、安装及使用注意事项:

1.泵在运输保管时应注意摆放位置,避免破坏或损伤泵的压力表,手柄及阀件手轮等,应存放于干燥通风的室内,长期存放应定期检查,防止锈蚀。

2.泵在安装前应清洗干净,检查各部位紧固螺纹是否松动。

3.安装使用时将出油孔的丝堵去掉,与油压系统的管路连接,注入合成锭子油,摆动手柄向系统内注入压力油,注意油泵的贮油量,加不足油补充加油或装置铺助邮箱。

4.加足油后泄压阀关闭,向系统内加压,再将泄压阀打开,并重复3-5次以去掉油路系统内的气体,保持压力稳定。

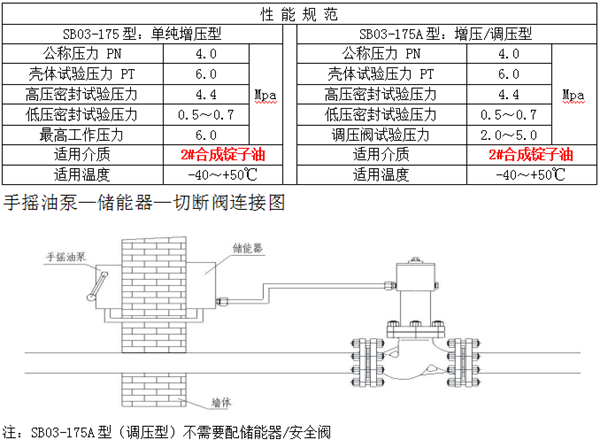

5.为了使油泵的使用寿命加长,SB03-175型请在油路管道上安装an全阀或储能器,压力控制在6.0MP(压力表压力的2/3),防止外境温度升高油路膨涨,损坏紧急切断阀及手摇油泵,冲击压力表.

6.限于油箱储油的容量小,在油路系统的管路较长或用两个泵来控制数个紧急切断阀时,需增加铺助油箱。

7.站用手摇油泵SB03必须两台并联安装来控制数个紧急切断阀,其中一台为备用,并利用仪表阀门控制紧急切断阀的开关。

8.定期清洗手摇油泵及油路管道,更换合成锭子油一般为每年更换一次。

9.关闭泄压阀(7)油泵方可上压,打开泄压阀(7)油泵泄压.

10.(8)号针型阀不需关闭,长时间保压时上压后关闭(8)号针型阀.

SB03-175A 手摇油泵
